Электрощиток в квартире — сборка и схема щитка

Электрощиток в квартире — это не «коробка с пробками», а узел защиты: именно он отключает линию, когда в розетке короткое замыкание или когда человек коснулся повреждённого провода. От того, как собран щиток, зависит, отделается квартира выбитым автоматом или пожаром.

Разбираем, из чего состоит электрощит, чем автомат отличается от УЗО и дифавтомата, как составить схему по группам, сколько линий нужно обычной квартире и что при монтаже щитка делать нельзя.

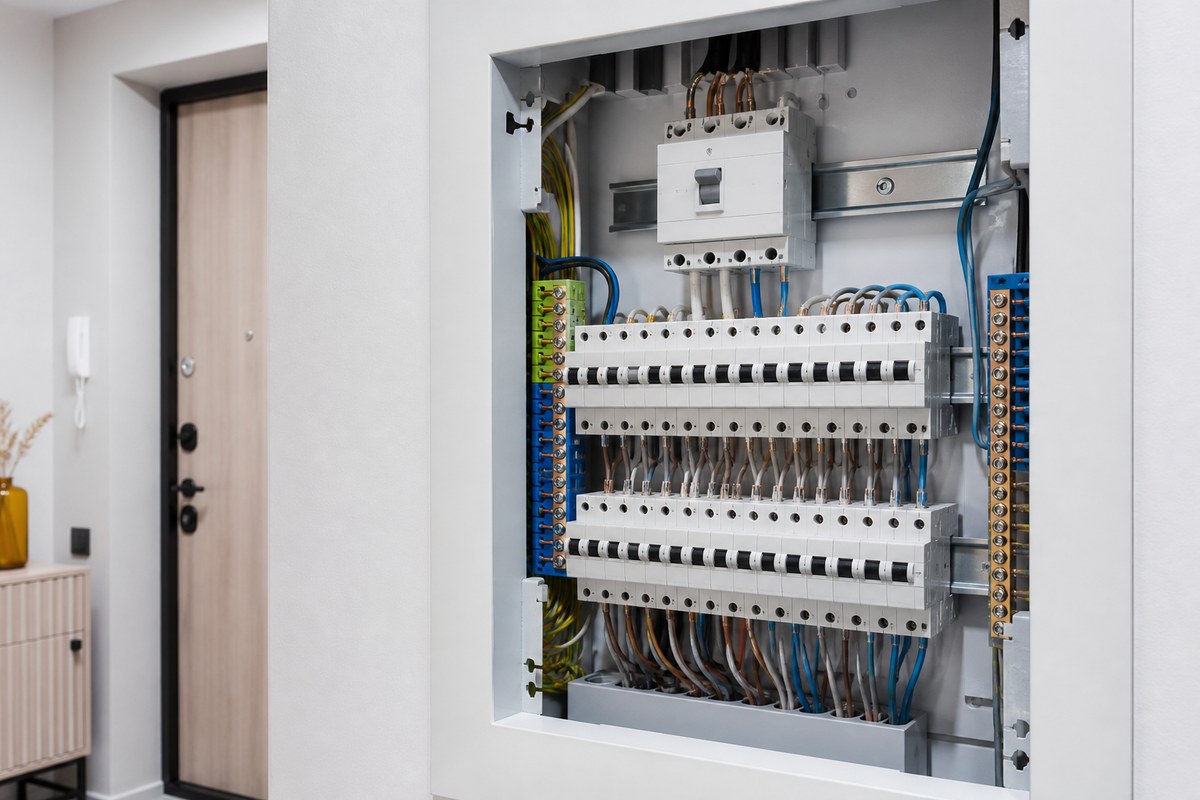

Что такое электрощит и что стоит внутри

• Корпус. Металлический или пластиковый бокс с DIN-рейками. Корпус выбирают по количеству модулей с запасом в 20-30 %: линии почти всегда добавляются позже.
• Вводной автомат. Первый в цепи выключатель, который снимает напряжение со всей квартиры. Номинал задаёт управляющая компания исходя из выделенной мощности, самовольно ставить больше нельзя.
• Счётчик. В новых домах стоит на площадке, в старых бывает в квартирном щите. Опломбирован, трогать его самостоятельно запрещено.
• УЗО или дифавтоматы. Устройства защиты человека от электрического тока. Реагируют на утечку, а не на перегрузку, и в этом их отличие от автоматов.
• Групповые автоматы. По одному на каждую линию: розетки комнат, освещение, кухня, ванная, кондиционер.
• Шины нуля и земли. Отдельные для рабочего нуля и защитного проводника. Соединять их между собой в квартирном щите нельзя.

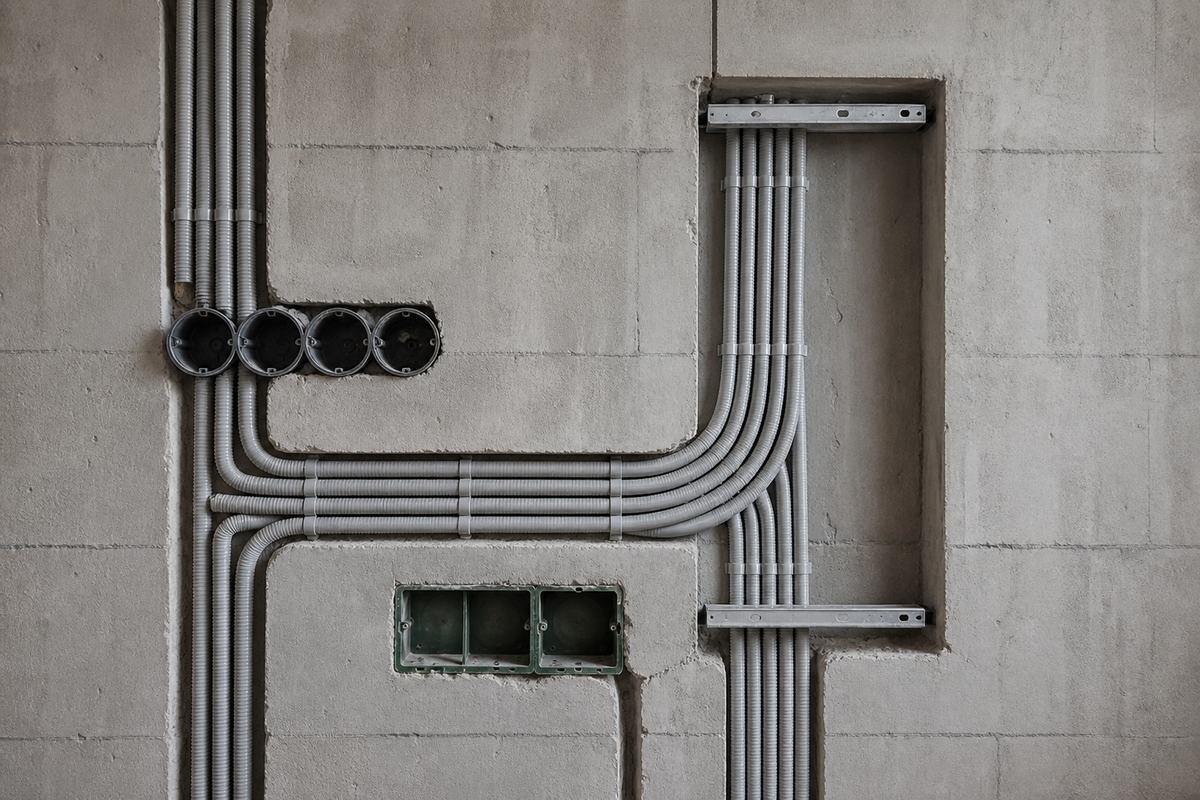

Электрощиток собирают на этапе черновых работ, вместе с разводкой. Переделать схему потом можно, но добавить линию — значит снова штробить стены, а это работа по готовой отделке. Поэтому число групп закладывают с запасом сразу.

Автомат, УЗО и дифавтомат: в чём разница

Три устройства решают три разные задачи, и заменять одно другим нельзя.

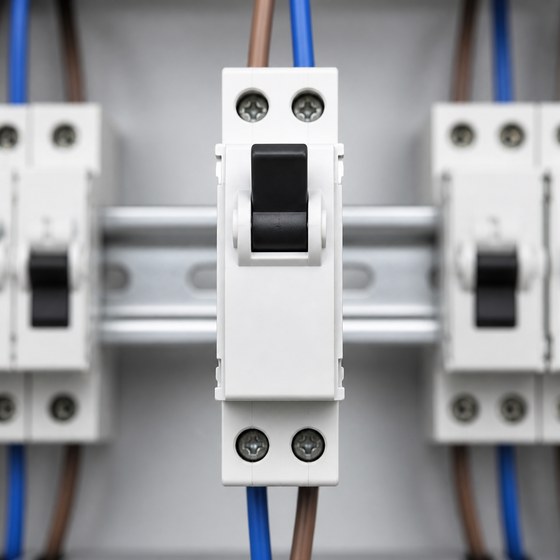

Автоматический выключатель

• От чего защищает. Автоматический выключатель отключает линию при перегрузке и коротком замыкании. Он бережёт провода: срабатывает раньше, чем кабель нагреется до опасной температуры.
• Номинал. Подбирают по сечению провода, а не по нагрузке: для линии кабелем 1,5 мм² ставят автомат 10 А, для 2,5 мм² — 16 А. Автомат большего номинала на тонком проводе бесполезен: кабель сгорит первым.
• Характеристика. В квартире используют кривую C: такой выключатель терпит пусковые токи бытовой техники и не выбивает при включении холодильника.

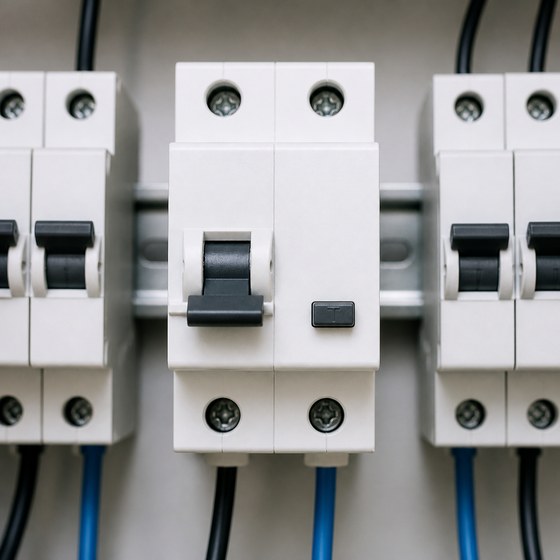

УЗО

• От чего защищает. От утечки электрического тока: если ток уходит мимо цепи — через воду, изоляцию или через человека, — устройство должно отключить линию за доли секунды.
• Уставка. 30 мА для розеточных групп, 10 мА для ванной. Противопожарное УЗО на вводе ставят на 100-300 мА.
• Важно. УЗО не защищает от короткого замыкания, поэтому его всегда ставят в паре с автоматом соответствующего номинала.

Дифавтомат

• Что это. Автомат и УЗО в одном корпусе. Занимает меньше места в щитке и упрощает схему.
• Минус. При срабатывании не всегда понятно, что случилось — перегрузка или утечка. И заменять при поломке приходится всё устройство целиком.
• Когда брать. Когда в щите мало места или когда линия одна и важная: например, стиральная машина в ванной.

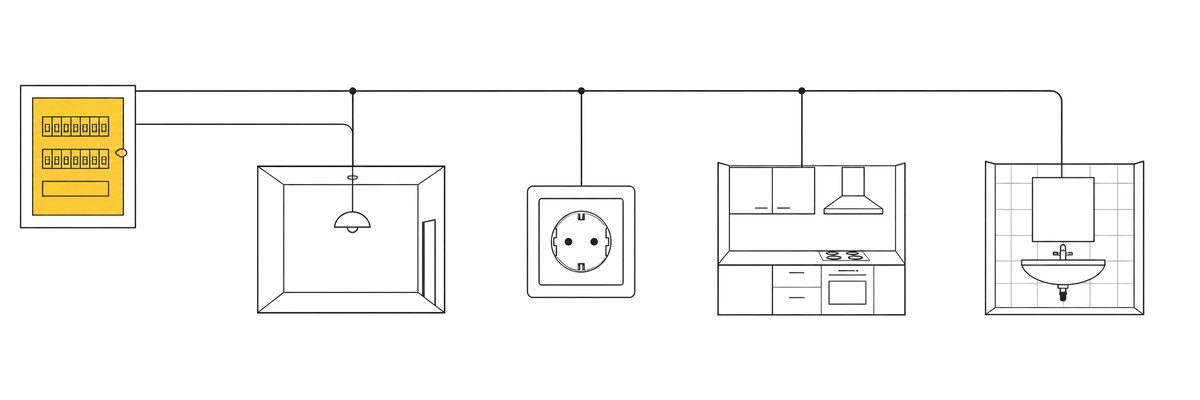

Как разбить квартиру на группы

Группа — это одна линия от щита до потребителей со своим автоматом. Разделение на группы нужно не для красоты схемы: при аварии обесточивается только часть квартиры.

• Освещение. Одна-две линии на всю квартиру, кабель 1,5 мм², автомат 10 А. Освещение выносят отдельно от розеток, чтобы при выбитой розеточной группе не остаться в темноте.
• Розетки комнат. По линии на комнату или одна на две смежные, кабель 2,5 мм², автомат 16 А.
• Кухня. Минимум две отдельные линии: рабочая зона и техника. Кухня — самая нагруженная часть квартиры.
• Мощная техника. Варочная панель, духовой шкаф, водонагреватель — каждый своей линией с автоматом по паспортной мощности.
• Ванная. Отдельная линия с УЗО на 10 мА: стиральная машина, полотенцесушитель, розетка у зеркала.
• Кондиционер и тёплый пол. Тоже отдельными линиями — у них своя нагрузка и свой режим работы.

Для типовой двухкомнатной квартиры выходит 8-12 групп. Это и есть ориентир по числу модулей, когда выбираете корпус щита.

Схема щитка: порядок подключения фазы и нуля

• Ввод. Питающий кабель с фазой приходит на вводной автомат, оттуда — на счётчик, если он в квартире.
• Противопожарное УЗО. Ставится после счётчика и защищает всю квартиру от утечки в проводке.
• Разделение на группы. С общей шины питание расходится на групповые УЗО, а от них — на автоматы линий.
• Нулевые шины. У каждого УЗО своя нулевая шина: если нули групп перепутать между разными УЗО, устройства будут ложно срабатывать.
• Земля. Защитный проводник идёт на отдельную шину и дальше на все линии. В домах со старой двухпроводной сетью, где есть только фаза и ноль, земли нет — «заземлять» на ноль категорически нельзя.
• Подписи. Каждый автомат подписывают: кухня, свет, стиральная. Через год без подписей разобраться в щите не сможет никто.

Сборка щитка: что важно на практике

• Сечение по нагрузке. Провода в щите берут не тоньше линии, которую они питают. Перемычки между автоматами удобнее делать готовой гребёнкой.
• Затяжка контактов. Основная причина нагрева и оплавления в щите — слабо затянутый винт. Через месяц после запуска контакты протягивают заново.
• Многожильный провод. Его концы обязательно опрессовывают наконечником, иначе жилы расплющиваются и контакт слабеет.
• Запас длины. Провода в щите оставляют с петлёй, чтобы устройство можно было вынуть, не отсоединяя всё вокруг.
• Проверка. После монтажа каждую линию проверяют под нагрузкой, а УЗО — кнопкой «тест». В этом случае проверка должна быть и реальной, не только кнопкой.

Подключение к общедомовому стояку и работа с вводным кабелем — зона ответственности управляющей компании. Собрать и разложить схему внутри своего щита можно самостоятельно, но подключать ввод должен электрик с допуском. Это не формальность: на вводе напряжение есть всегда, даже когда своя квартира обесточена.

Установка электрощита: встроенный или наружный

До монтажа решают два вопроса: где электрощит будет стоять и как он крепится к стене. Оба решения принимают на этапе черновых работ, потому что от них зависит штробление.

• Встроенный. Корпус утапливается в нишу, наружу выходит только дверца. Выглядит аккуратно, но в несущей стене такую нишу делать нельзя — это ослабление конструкции.
• Наружный. Электрощит крепится прямо на стену. Проще в монтаже, годится для любых помещений и не требует ниши, зато выступает на 10-12 см.
• Высота. 1,4-1,7 м до верхнего края: щиток должны свободно открывать взрослые и не доставать дети.
• Ввод кабеля. Питающий кабель заводят сверху, отходящие линии — снизу или сбоку. Такое разделение упрощает монтаж и последующий поиск нужной линии.
• Запас модулей. Свободное место в корпусе оставляют всегда: при добавлении линии электрощита менять не придётся.

Что делать при отключении

• Выбило один автомат. Отключите приборы этой линии, взведите автомат. Выбило снова — линию не трогают до прихода электрика: где-то повреждение.
• Пропало напряжение во всей квартире. Сначала проверяют вводной автомат и щит на площадке. Если напряжения нет и там, отключение общее, и это вопрос к управляющей компании.
• Сработало УЗО. Такое случается при утечке. Все автоматы группы выключают, УЗО взводят и включают линии по одной, пока не найдётся виноватая.
• Перекос фазы или скачки. Если лампы моргают, а техника выключается сама, дело обычно не в щите: проверяют контакт на вводе и напряжение в подъездном щите.
• Чего делать нельзя. Ставить автомат большего номинала «чтобы не выбивало» и подпирать сработавшее устройство. Защита отключает не назло — она отключает по причине.

Частые ошибки

• Автомат подобрали по нагрузке, а не по проводу. Кабель греется, а защита не срабатывает — самая опасная ошибка в щите.
• Поставили один автомат на всю квартиру. Любое замыкание обесточивает жильё целиком, включая холодильник.
• Соединили ноль и землю. УЗО перестаёт работать, защита от поражения током исчезает.
• Перепутали нули разных УЗО. Устройства выбивают без причины, и найти это без схемы почти невозможно.
• Не протянули контакты. Через полгода в щитке появляется запах горелого пластика.
• Взяли корпус впритык. Добавить линию некуда, и электрощит приходится менять целиком.

Частые вопросы

Сколько автоматов нужно в квартире?
Для типовой двухкомнатной — 8-12 групповых плюс вводной и УЗО. Точное число считают по линиям: освещение, розетки каждой комнаты, кухня, ванная, мощная техника.

Что лучше — УЗО с автоматом или дифавтомат?
По защите они равноценны. Пара «УЗО плюс автомат» удобнее в диагностике и ремонте, дифавтомат экономит место в корпусе. В просторном щите обычно ставят пары, в тесном — дифавтоматы.

Можно ли собрать электрощиток самому?
Разложить схему, установить устройства на рейку и развести группы — да, если понимаете, что делаете. Подключение вводного кабеля и всё, что до счётчика, — только электрик с допуском.

Почему выбивает автоматический выключатель?
Либо перегрузка линии, либо короткое замыкание. Если выбивает при включении конкретного прибора — дело в нём или в линии; если само по себе и без нагрузки — вероятнее повреждение изоляции провода.

Почему срабатывает УЗО?
Есть утечка тока: влага в розетке или распаечной коробке, повреждённая изоляция, неисправный водонагреватель или стиральная машина. Линию отключают и ищут причину, а не меняют УЗО на менее чувствительное.

Нужно ли согласовывать замену щитка?
Установки внутриквартирного щита с сохранением выделенной мощности согласовывать не нужно. Увеличение мощности, перенос счётчика и работы с вводным кабелем — согласуют с управляющей компанией.

Где ставить щиток в квартире?
В прихожей на высоте 1,4-1,7 м, в доступном месте и не во влажных помещениях. Щит должен открываться свободно: закрывать его мебелью или зашивать в короб без дверцы нельзя.
